Válvula

• Tipos: Válvula de bola, Válvula de compuerta, Válvula de retención, Válvula de globo, Válvula de mariposa

• Grados: SS316, A126 FC20, A182 F316, A213 WCB, A351 CF8M, BRONCE B61, BRONCE B62, BROB62, Hierro Dúctil, FC200, A126 CL.B, A182 F316L, A276 316, A351 CF3M, A536 Hierro Dúctil, Hierro Fundido Nodular , SCPH2, A105

• Materiales: Acero dulce, Acero inoxidable, Bronce, Hierro fundido, Acero forjado.

Válvula de Compuerta

1. Válvula de Compuerta Forjada

Diseño y fabricación: API 602, BS 5352, ASME B16.34/B16.11/B1.20.1/B16.25 /B16.5

Rango de tamaño: 1/2＂～4＂

Clasificaciones de presión: 150LB-2500LB

Rango de temperatura: -196 ℃ ~ 500 ℃

Conexiones finales: roscadas, soldadas a zócalo, soldadas a tope, tipo brida (brida soldada y brida integral)

Diseño del capó: capó atornillado, capó soldado, capó sellado a presión

Dimensión cara a cara: ASME B16.10 y otros estándares

Inspección y pruebas: API 598 y otras normas

2. Válvula de Compuerta de Fundición

Diseño y fabricación: DIN3352,API 6D,ASME B16.34,API600,GOST5762-2002

Rango de tamaños: DN40-1400,1/2＂～60＂

Clasificaciones de presión: PN1.0-PN42.0Mpa, 150LB-2500LB,

Conexiones finales: EN1092, ASME B16.5, ASME B16.47, MSS-SP44, GOST12815-80

Dimensión cara a cara: DIN3202, ASME B16.10, API 6D, GOST3706-93

Inspección y pruebas: DIN 3230, API 598, GOST356-80

3. Válvula de Compuerta de Hierro Fundido

Estándar de diseño conforme a: ANSI/AWWA C509

Cara a cara cumple con: ASME B16.10

La conexión de tubería cumple con: ASME B16.1 CLASS125  ANSI/AWWA C111/A21.11  AWWA C606

El estándar de prueba de presión cumple con: ANSI/AWWA C509

Actuador: Tuerca de funcionamiento 2" AWWA o volante, rueda de cadena, caja de cambios, etc.

Válvula de Globo

1. Válvula de Globo Forjada

Construcción del cuerpo: tipo T, tipo Y, tipo ángel.

Diseño del capó: capó atornillado, capó soldado, capó sellado a presión

Diseño y fabricación: API 602, BS 5352, ASME B16.34/B16.11/B1.20.1/B16.25 /B16.5

Rango de tamaño: 1/2＂～4＂

Clasificaciones de presión: 150LB-2500LB

Rango de temperatura: -196 ℃ ~ 500 ℃

Conexiones finales: roscadas, soldadas a zócalo, soldadas a tope, tipo brida (brida soldada y brida integral)

Dimensión cara a cara: ASME B16.10 y otros estándares

Inspección y pruebas: API 598 y otras normas

2. Válvula de Globo de Fundición

Diseño y fabricación: DIN3356,API 6D,ASME B16.34,GOST5762-2002

Rango de tamaños: DN40-1400,2＂～24＂

Clasificaciones de presión: PN1.0-PN42.0Mpa, 150LB-2500LB

Conexiones finales: EN1092, ASME B16.5, ASME B16.47, MSS-SP44, GOST12815-80

Dimensión cara a cara: DIN3202, ASME B16.10, GOST3706-93

Inspección y pruebas: DIN 3230, API 598, GOST356-80

Válvula de Retención

1. Válvula de Retención Forjada

Construcción del cuerpo: válvula de retención de elevación, válvula de retención de giro, válvula de retención de bola.

Diseño del capó: capó atornillado, capó soldado, capó sellado a presión

Diseño y fabricación: API 602, BS 5352, ASME B16.34/B16.11/B1.20.1/B16.25 /B16.5

Rango de tamaño: 1/2＂～4＂

Clasificaciones de presión: 150LB-2500LB

Rango de temperatura: -196 ℃ ~ 500 ℃

Conexiones finales: roscadas, soldadas a zócalo, soldadas a tope, tipo brida (brida soldada y brida integral)

Dimensión cara a cara: ASME B16.10 y otros estándares

Inspección y Pruebas: API 598 y otras normas.

2. Válvula de Retención de Fundición

Diseño y fabricación: DIN3356,API 6D,ASME B16.34,BS1868,GOST5762-2002

Rango de tamaños: DN40-1400,2＂～48＂

Clasificaciones de presión: PN1.0-PN42.0Mpa, 150LB-2500LB

Conexiones finales: EN1092, ASME B16.5, ASME B16.47, MSS-SP44, GOST12815-80

Dimensión cara a cara: DIN3202, ASME B16.10, API6D, API594, GOST3326-86

Inspección y prueba: DIN 3230, API 598, GOST356-80

Válvula de Mariposa

1. Válvula de Mariposa con Asiento Resistente

Estándar de diseño: API 609/EN593

Brida de conexión: ISO 7005-2 PN10/16, EN 1092-2 PN10/16, ASME B16.5 CLASE 150, JIS 10K (DN40~DN300)

Brida superior: ISO 5211

Cara a cara: serie API 609A /EN558 20

Estándar de prueba: API 598 /EN12266-1

Presión de trabajo: PN10/16

2. Válvula de Mariposa Excéntrica Doble de Doble Brida

Estándar de diseño Conforme a: EN 593

Brida de conexión conforme a: EN1092-2, ISO7005-2

Brida superior conforme a: ISO 5211

Cara a cara cumple con: EN 558 Serie 14

Estándar de prueba conforme a: EN12266-1

Presión de trabajo nominal: PN10/PN16/PN25/PN40

3. Válvula de Mariposa AWWA C504

Estándares de diseño: AWWA C504/AWWA C516

Brida de conexión: ASME B16.1 Clase 125 AWWA C111/A21.11

Brida superior: MSS SP-101/ISO 5211

Cara a cara: AWWA C504/AWWA C516

Estándar de prueba: AWWA C504

4. Válvula de Mariposa con Asiento de Carne y Compensación Triple

Rango de tamaño: 3＂~128＂ (80 mm ~ 3200 mm)

Clase de presión: 150 lb ~ 1500 lb (PN25 ~ PN260)

Rango de temperatura: -196 ℃ ~ +650 ℃ (-321 ℉ ~ +1202 ℉)

Tipo de conexión: oblea, orejeta, doble brida, soldada a tope

Tipo de accionamiento: engranaje helicoidal, neumático, eléctrico, hidráulico

5. Válvula de Mariposa de Alto Rendimiento

Presión: Classl50, Class300

Tamaño: Tipo básico: 2”-48”(50 mm -1200 mm)

Tipo de seguridad contra incendios: 2”- 60”（50 mm -1500 mm)

Temperatura: -196 °C ~ +650 °C (-321 ℉ ~ +1202 ℉)

Tipo de conexión: oblea, terminal

Tipo de accionamiento: manual, engranaje helicoidal, neumático, eléctrico

Medio aplicable: medios químicos corrosivos, agua, gas, ácido, álcali, vapor, productos farmacéuticos, etc.

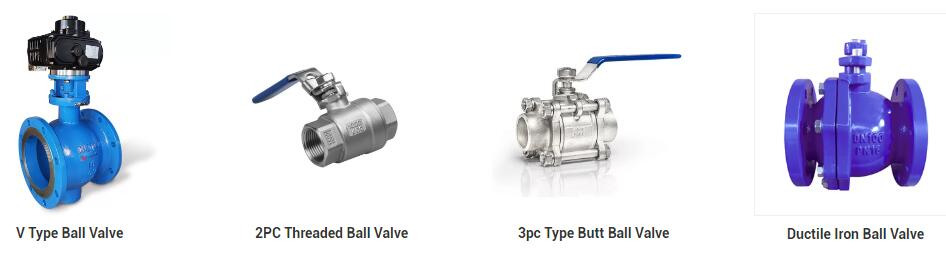

Válvula de Bola

1. Válvula de Bola Montada en Muñón de Sello Duro

Diseño y fabricación: API 6D,API 608,ISO 17292,GB/T12237,GB/T19672

Rango de tamaño: 2”~48”

Clasificaciones de presión: 150LB-2500LB（PN1.6-PN42.0MPa）

Rango de temperatura: -196 ℃ ~ 650 ℃

Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224

Dimensión cara a cara: ASME B16.10, GB/T12221, JB 1686, EN 588

Inspección y pruebas: API 6D,API 598,JB/T9092,GB/T13927,GB/T26480

2. Válvula de Bola Montada Sobre Muñón de Sello Blando

Diseño y fabricación: API 6D,API 608,ISO 17292,GB/T12237,GB/T19672

Rango de tamaño: 2＂～48＂

Clasificaciones de presión: 150LB-2500LB（PN1.6-PN10.0MPa）

Rango de temperatura: -196 ℃ ~ 200 ℃

Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224

Dimensión cara a cara: ASME B16.10, GB/T12221, JB 1686, EN 588

Inspección y pruebas: API 6D,API 598,JB/T9092,GB/T13927,GB/T26480

3. Válvula de Bola Flotante con Sello Blando

Diseño y fabricación: API 6D,API 608,ISO 17292,GB/T12237,GB/T1967

Rango de tamaño: 1/2＂～10＂

Clasificaciones de presión: 150LB-2500LB（PN1.6-PN42.0MPa）

Rango de temperatura: -196 ℃ ~ 200 ℃

Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224

Dimensión cara a cara: ASME B16.10, GB/T12221, JB 1686, EN 588

Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

4. Válvula de Bola Flotante con Sello Blando FS

Diseño y fabricación: API 6D,API 608,ISO 17292,GB/T12237,GB/T19672

Rango de tamaño: 1/2＂～4＂

Clasificaciones de presión: 150LB-900LB（PN1.6-PN15.0MPa）

Rango de temperatura: -196 ℃ ~ 200 ℃

Conexiones finales: ASME B16.11, ASME B16.25, GB/T12224

Dimensión cara a cara: Estándar del fabricante

Inspección y pruebas: API 6D,API 598,JB/T9092,GB/T13927,GB/T26480

5. Válvula de Bola Flotante con Sello Duro

Diseño y fabricación: API 6D,API 608,ISO 17292,GB/T12237,GB/T19672

Rango de tamaño: 1/2＂～10＂

Clasificaciones de presión: 150LB-2500LB（PN1.6-PN42.0MPa）

Rango de temperatura: -196 ℃ ~ 650 ℃

Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224

Dimensión cara a cara: ASME B16.10, GB/T12221, JB 1686, EN 588

Inspección y pruebas: API 6D,API 598,JB/T9092,GB/T13927,GB/T26480

6. Válvula de Bola Completamente Soldada

Diseño y fabricación: API 6D,API 608,ISO 17292,GB/T12237,GB/T19672

Rango de tamaño: 2＂～40＂

Clasificaciones de presión: 150LB-2500LB（PN1.6-PN42.0MPa）

Rango de temperatura: -196 ℃ ~ 200 ℃

Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224

Dimensión cara a cara: ASME B16.10, GB/T12221, JB 1686, EN 588

Inspección y pruebas: API 6D,API 598,JB/T9092,GB/T13927,GB/T26480

7. Válvula de Bola de Entrada Superior

Diseño y fabricación: API 6D,API 608,ISO 17292,GB/T12237,GB/T19672

Rango de tamaño: 2＂～10＂

Clasificaciones de presión: 150LB-900LB（PN1.6-PN15.0MPa）

Rango de temperatura: -196 ℃ ~ 200 ℃

Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224

Dimensión cara a cara: ASME B16.10, GB/T12221, JB 1686, EN 588

Inspección y pruebas: API 6D,API 598,JB/T9092,GB/T13927,GB/T26480

8. Válvula de Bola de Tres y Cuatro Vías

Diseño y fabricación: API 6D,API 608,ISO 17292,GB/T12237,GB/T19672

Rango de tamaño: 1/2＂～8＂

Clasificaciones de presión: 150LB（PN1.6-PN4.0MPa）

Rango de temperatura: -29 ℃ ~ 350 ℃

Conexiones finales: ASME B16.5, JB/T79,GB/T9113,HG/T20529,HG/T20615,EN1092

Dimensión cara a cara: Estándar del fabricante

Inspección y pruebas: API 6D,API 598,JB/T9092,GB/T13927,GB/T26480

9. Válvula de Bola de Alta Temperatura con Brida

Diseño y fabricación: API 6D,API 608,ISO 17292,GB/T12237,GB/T19672

Rango de tamaño: 1/2＂～8＂

Clasificaciones de presión: 150LB (PN1.6-PN2.5MPa)

Rango de temperatura: -196 ℃ ~ 300 ℃

Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224

Dimensión cara a cara: ASME B16.10, GB/T12221, JB 1686, EN 588

Inspección y pruebas: API 6D,API 598,JB/T9092,GB/T13927,GB/T26480

10. Válvula de Bola Delgada

Diseño y fabricación: API 6D,API 608,ISO 17292

Rango de tamaño: 1/2”~8”

Clasificaciones de presión: 150LB (PN1.6-PN2.5MPa)

Rango de temperatura: -196 ℃ ~ 350 ℃

Conexiones finales: ASME B16.5, EN1092

Dimensión cara a cara: ASME B16.10, EN 588

Inspección y pruebas: API 6D, API 598

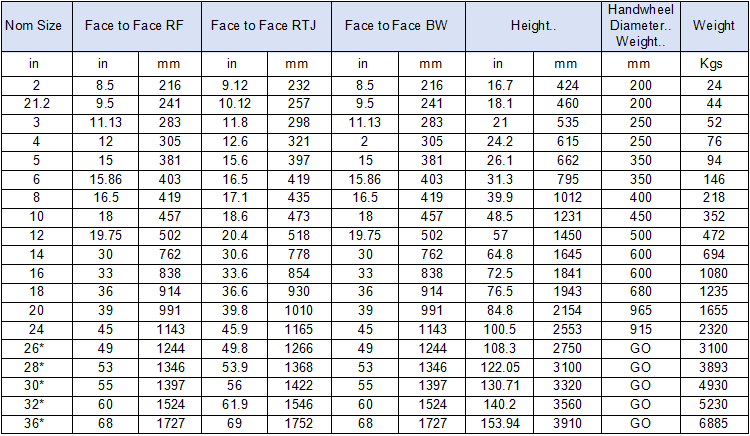

Clase 150

Dimensiones y pesos  (*Funciona con engranajes)

Clase 300

Dimensiones y pesos  (*Funciona con engranajes)

Clase 600

Dimensiones y pesos  (*Funciona con engranajes)

Clase 900

Dimensiones y pesos  (*Funciona con engranajes)

Clase 1500

Dimensiones y pesos  (*Funciona con engranajes)

Clase 2500

Dimensiones y pesos  (*Funciona con engranajes)
